特性

LW8(A)-40.5系列六氟化硫斷路器LW8-40.5型六氟化被斷路器是三相交流50Hz.戶外高壓電器設備，適用于40.5K輸配電系統的控制和保護，也可用作聯絡斷路部及開合電容器組場合。

產品開斷性能優良.采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5KV短路電流達21次不檢修.不更換六氟化硫氣體，機械可靠性高。機械壽命達3000次以上，能頻繁操作.每臺可裝在12只電流互感器.供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。斷路器符合國家標準.GB1984-89《交注高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。該產品配用CT14型彈簧機構。

LW16-4O.5型戶外高壓sf6斷路器是三相交流50赫茲的戶外商壓電氣設備；適用于40.5kV輸配電系統的控制和保護；也可用于聯絡斷路器.及開合電容器組的場合；并可內附電流互感供測量與保護用。LW16-40.5型sf6斷路器配用CT14型彈簧操劫機構。斷路器符合國家標準GB1984-1989《交流高壓斷路器》和國際電工委員會標準IEC60056：1987《高壓交流斷路器》的要求。斷路器的主要特點開斷性能優良.采用壓氣式滅弧室，燃弧時間短.電壽命長，在額定電壓下連續開斷25千安20次不檢修，不更換六氟化硫氣體；絕緣可靠，氣壓在零表壓時可耐受4O.5KV10分鐘;機械可命性高.合閘能力強，能頻繁操作；開合電容器組電流.400安無重撼，切空長線25、50公里無重燃:結構簡單、體積小，不檢修周期長。

LW34-40.5型戶外六氟化硫斷路器是三相交流50赫茲的戶外高壓電氣設備，適用于40.5kV輸配電系統的控制和保護.也可用于聯緯斷路器及開合電容器組的場合，并可內附電流互感器供測量與保護用。LW34-40.5型斷路器配用CT14型彈簧操劫機構。

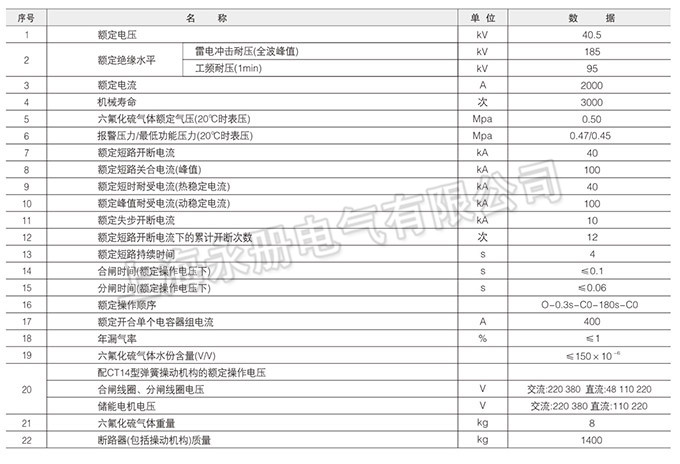

主要技術參數

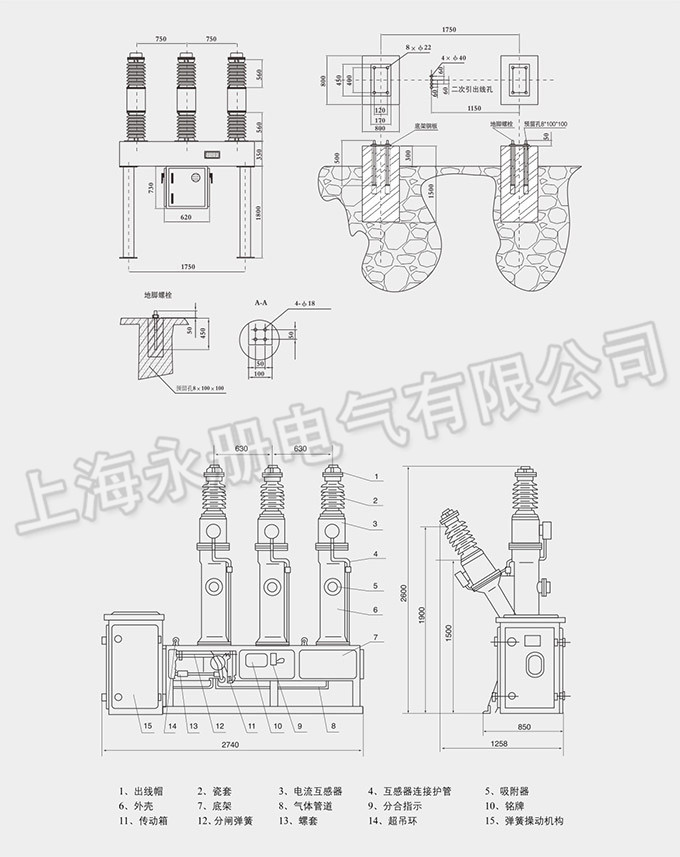

外形及安裝尺寸圖
