高壓開關柜的原理及作用【發表日期：2019-05-17 09:48:00】

一般的高壓開關柜的構成，高壓開關柜/ pt計量盤/避雷盤/母連盤/變壓器盤/入線盤/容量補償盤高壓入線盤是從電站電源，最初進入的櫥柜通過入線盤分配給各電氣設備和變壓器。高壓計量柜是電能計量柜的柜門，用于計算電能消耗。電能計量柜柜門用鉛密封。電力局用鉛密封母柜。當系統有兩條電源進線且兩條電源進線互為備用時，應連接兩條電源的主母線。連接兩條總線的開關柜稱為母柜。注:母柜和兩個進線柜一般禁止同時關閉電容補償柜:補償無功功率，提高電能質量，減少損耗，提供配電運行數據。

變壓器柜:內部安裝20或50KVA的變壓器，是為變電站本身供電的變壓器。升降盤:高壓盤和低壓盤不同，高壓盤的電氣間隙比低壓盤大，為了確保間隙，追加這樣的升降盤(升降盤中也有帶有隔離開關的)。 電源從該盤輸出，一般具有切斷、隔離作用和各種保護功能(過電流、快速切斷、過電壓、欠電壓、零相、差動、閉塞等，可根據被保護設備的需要配置)。

電壓互感器柜:電壓互感器柜一般直接安裝在母線上，檢測母線電壓，實現保護功能。內部主要安裝電壓互感器、隔離刀、熔斷器和避雷器等。，通過電壓互感器為操作系統提供約100伏的電源，通常高壓配電柜是由DC電源控制的，是高壓配電柜二次控制回路的功率電平是-220伏(DC 220伏)，而DC屏是為其供電的。

高壓開關(High-voltage switches)是指電壓等級為千伏至550千伏的電氣產品，用于電力系統的發電、輸電、配電、功率轉換和消耗，起到開/關、控制或保護的作用。主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜。高壓開關制造是輸變電設備制造的重要組成部分，在整個電力行業中占有非常重要的地位。

一、高壓開關柜的“五防”：

1.高壓開關柜中的真空斷路器小車在試驗位置閉合后，小車斷路器不能進入工作位置。(防止負載關閉)

2.當高壓開關柜中的接地刀處于閉合位置時，小車斷路器不能接通或斷開。(防止帶接地線投入)

3.當高壓開關柜中的真空斷路器閉合時，開關柜后門與接地刀和柜門上的機器鎖定。(防止誤入帶電區間)

4.高壓開關柜中的真空斷路器在工作時閉合，接地刀不能投入運行。（防止帶電掛接地線）

5.高壓開關柜中的真空斷路器在運行和合閘時不能退出小車斷路器的工作位置。（防止帶負荷拉刀閘）

10KV高壓開關柜母聯備用自動切換的工作原理:母聯備用自動切換用于兩個電源的快速自動切換。通常在雙電源系統中使用，當兩個進線電源柜供電時，母聯不接通，當主電源的進線電源切斷時，母聯斷開，母聯開關可以自動接通，使主電源能夠帶走系統的所有設備。

操作程序:在雙向進線開關柜中，當檢測到本地電源電壓損失時，備用自動開關保護啟動本地開關，確認本地開關跳閘后，同時檢測兩側電源的進線側電壓。如果一側電壓大于70V(相當于7kV)，母聯開關閉合。待機自切換保護只有在充電完成后才能工作，充電完成的條件包括母聯開關處于工作位置、斷開位置、兩側至少有一個電源大于70V、進線開關通電、進線開關處于閉合位置。如果采用綜合繼電器裝置，這些功能可以自動實現。如果不需要自切換，則需要明確的操作程序，如檢查進線開關的電源電壓，確認無電壓后劃分進線開關，檢查另一條進線的電源電壓，確認母聯開關的位置，正常操作后閉合母聯開關。(一些系統還需要考慮次級回路中的電壓信號切換)。

說到高壓開關盤，我想很多人都聽過，但很多人都不能說高壓開關盤的構造和原理。 確實在日常生活中接觸高壓開關盤的機會不多，今天就來介紹高壓開關盤的構造和原理的知識吧。

二、高壓開關設備的結構：

1.高壓開關設備的結構特點:KYN室內交流金屬鎧裝可拆卸開關設備(以下簡稱手車式開關設備)是根據“3-35KV交流金屬封閉開關設備”和IEC298“交流金屬封閉開關設備及控制設備”標準設計制造的，也能滿足水電部提出的高壓開關設備“五大安全原則”。

2.高壓開關柜的結構：高壓開關柜 高壓開關柜是一種柜式的成套配電設備,它是按一定的接線方案將有關一、二次設備組成成套的高壓配電裝置。

三、高壓開關設備的原理：

1.高壓開關柜中的真空斷路器小車在試驗位置閉合后，小車斷路器不能進入工作位置。（防止帶負荷合閘）。

2.當高壓開關柜中的接地刀處于閉合位置時，小車斷路器不能接通或斷開。（防止帶接地線合閘）。

3.當高壓開關柜中的真空斷路器閉合時，開關柜后門與接地刀和柜門上的機器鎖定。（防止誤入帶電間隔）。

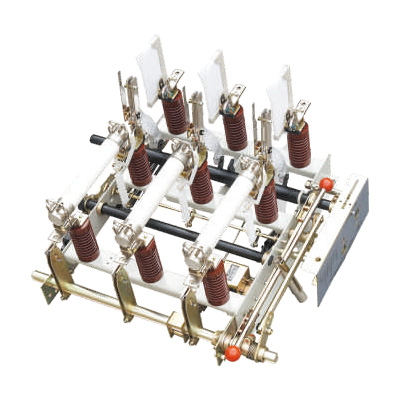

永冊高壓開關柜
