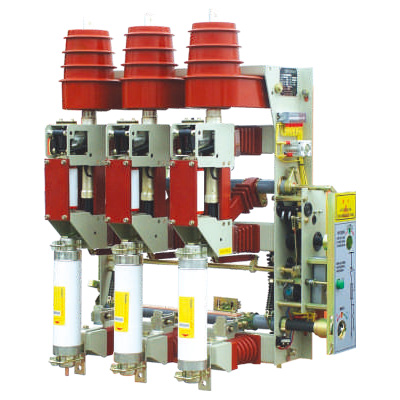

          高壓開關柜安裝步驟詳解【發表日期:2019-05-05 09:59:00】

          首先看驗貨,對于拆開包裝的高低壓開關柜,要依照設計圖以及仿單細心核查于數量、規格,檢查是不是符合要求,外殼有沒有破壞、銹蝕情況,檢查附件備件是不是齊全。開箱后還要檢查出廠合格證、仿單以及內部接線圖等技術資料文件。高低壓開關柜開箱后,依據設計圖紙將配電柜編號,順次搬入變電所內安裝位置上。


          高低壓開關柜安置在槽鋼上之后,應用薄墊鐵將高壓柜粗調水平,再以其中一臺為基準,調劑其余,使全部高壓柜盤面一致,間隙均勻。螺栓固定后,柜之間維持2一3~縫隙,最后用固定螺栓或者焊接法子將柜子永遠固定在基礎槽鋼上。為了美觀,焊縫要焊在柜子內側,且不少于4處,每一處長80一一00~。


          連接母線。開關柜上的主母線、儀表由開關廠配套提供,也可以在施工現場按設計圖樣制作。主母線的連接、主母線與引下母線的連接及母線與儀表連接采取螺栓連接,在母線連接面處應涂上電力復合脂,螺栓的擰緊程度以及連接面的連接狀況,由力矩扳手按規定力矩值擰緊螺栓來節制。


          手車式高低壓開關柜的安裝。與固定式高低壓開關柜的安裝法子基本相同,不同之處是為了保證手車的互換性。每一個手車式的動觸頭必需調劑一致,行將動、靜觸頭中心調劑一致并接觸緊密,以保證互換性。檢查高壓配電柜二次回路的插頭以及輔助觸頭,焊接可靠。電氣或者機械閉鎖裝置正確,使手車在合閘位置時不能拉出。安全隔板開閉靈便,能夠隨手車的進出而動作。手車的接地裝置與高壓配電柜固定框架間接觸要優良。高低壓開關柜內節制電纜固定堅固,不影響手車挪動。


          電氣裝備、用具以及非帶電金屬部件的維護接地支線敷設應符合下列規定:連接緊密、牢固,維護接地線截面選用正確,需防腐的部份涂漆均勻無遺漏。路線走向公道,色標準確,涂刷后不污染裝備以及建筑物。檢查配電柜“5防”連鎖,功能齊全可靠。


          大概流程是:電器元件的安裝位置與設計圖紙符合,且安裝牢固靠得住;

          1. 一次線剖面積合乎圖紙請求;

          2. 一次線銅排連署處鍍錫辦理,且接觸面積合乎請求;

          3. 一次線連署螺絲緊固靠得住,接觸電阻合乎請求;

          4. 相序布置:正面看,從左到右、從上到下、從遠到近為A、B、C;

          5. 電氣間隙大于一0mm,爬電距離大于25mm;

          6. 地排以及零排要按圖紙安裝;

          7. 各種微記粘帖齊備、不錯;

          8. 開關分合操作靈便靠得住,無阻止;

          9. 二次線的接線與設計圖紙符合,通電嘗試無誤;

          10. 工頻耐壓:2kV/一min,不閃絡,不擊穿。
