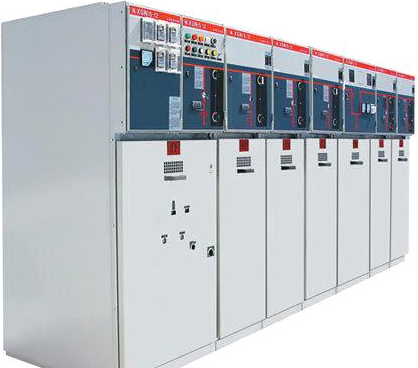

高壓開關柜中都有哪些電器元件【發表日期：2018-11-16 00:00:00】

高壓開關柜中的電器元件：

（1）電流互感器簡稱CT[如：LZZBJ9-10]

（2）電壓互感器簡稱PT[如:JDZJ-10]

（3）接地開關[如:JN15-12]

（4）避雷器(阻容吸收器)[如:HY5WS單相型;TBP、JBP組合型]

（5）隔離開關[如:GN19-12、GN30-12、GN25-12]

（6）高壓斷路器[如：少油型(S)、真空型(Z)、SF6型(L)]

（7）高壓接觸器[如： JCZ3-10D/400A型]

（8）高壓熔斷器[如：RN2-12、XRNP-12、RN1-12]

（9）變壓器[如:SC(L)系列干變、 S系列油變]

（10）高壓帶電顯示器[DXN-Q型,DXN-T型]

（11）絕緣件[如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套]

（12）高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]

（13）負荷開關[如:FN26-12(L)、FN16-12(Z)]

（14）高壓單相并聯電容器[如:BFF12-30-1] 等等

高壓開關柜內常用的主要二次元件，也稱為二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和護的低壓設備。常見的有如下設備:繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、熔斷器、空氣開關、轉換開關、信號燈、電阻、按鈕、微機綜合保護裝置等等。
